Pengenalan ringkas
Sel Beban Jenis Cawan dan Bola ialah penderia daya mampatan teguh yang direka untuk-penimbangan ketepatan tinggi dan pengukuran daya. Dicirikan oleh permukaan mengawan sfera (bola) dan cekung (cawan) yang tersendiri, penderia ini menggunakan-mekanisme penjajaran sendiri untuk memastikan pemuatan paksi yang tepat. Ia dibina daripada keluli aloi-kekuatan tinggi dengan badan tertutup rapat, menjadikannya sesuai untuk-aplikasi industri tugas berat yang rintangan alam sekitar dan-kestabilan jangka panjang adalah kritikal.
Ciri
1.Self-Reka Bentuk Sfera Menjajarkan: Ciri yang paling jelas ialah antara muka cawan-dan-bola, yang menyediakan keupayaan pemusatan-sendiri automatik. Mekanisme ini mengimbangi permukaan bukan-selari dan paksi luar-yang dimuatkan sehingga sudut tertentu, memastikan bahawa hanya mampatan menegak diukur. Ini dengan ketara mengurangkan ralat pemasangan dan keperluan untuk penjajaran mekanikal yang tepat, memudahkan persediaan dan penyelenggaraan.
2. Ketepatan dan Kestabilan Tinggi: Sel Beban Jenis Piala dan Bola direka bentuk untuk ketepatan tinggi, selalunya menawarkan kelas ketepatan C3 atau lebih tinggi. Pembinaan monolitik unsur elastik meminimumkan histerisis dan rayapan, memastikan isyarat keluaran kekal stabil dalam tempoh yang lama di bawah beban yang berterusan. Reka bentuk secara berkesan mengasingkan daya ricih, memberikan isyarat bersih yang mencerminkan daya mampatan sebenar.
3. Pembinaan Teguh dan Perlindungan Alam Sekitar: Dibina untuk menahan keadaan yang mencabar, Sel Beban Jenis Cawan dan Bola biasanya menampilkan perumah yang dikimpal sepenuhnya, tertutup rapat (seringkali diberi nilai IP67 atau IP68). Ini melindungi tolok terikan dalaman daripada kelembapan, habuk dan atmosfera yang menghakis, menjadikannya sesuai untuk pemasangan luar, persekitaran marin atau kawasan pencucian-di loji pemprosesan makanan.
Spesifikasi Teras
| Julat muatan | 10-40t |
| Output Dinilai (mV/V) | 2.0±0.005 mV/V |
| Ralat menyeluruh | ±0.03%FS |
| Rintangan Input/Output(Ω) | 770±10 Atau disesuaikan mengikut permintaan/700±5 |
| Panjang spesifikasi wayar | Φ6 X 12M Atau disesuaikan mengikut permintaan |
| Kaedah pendawaian | Merah --------Keterujaan+ Hitam--------Keterujaan- Hijau-----Isyarat+ Putih -------Isyarat- |
Permohonan
Sel Beban Jenis Piala dan Bola digunakan secara meluas dalam sistem penimbang tangki dan silo. Dalam kemudahan penyimpanan pukal untuk bahan kimia, pertanian atau perlombongan, penderia ini menyokong kaki silo besar yang mengandungi bijirin atau serbuk. Ciri penjajaran kendirinya-adalah penting untuk menampung penyelesaian struktur atau pengembangan terma kapal, memastikan pengurusan inventori dan proses batching bergantung pada data berat yang tepat tanpa gangguan daripada anjakan mekanikal.
Model ZH-Spesifikasi Butiran DS1
|
Kapasiti |
10-40t |
bahan |
Keluli aloi |
|
Output Dinilai (mV/V) |
2.0±0.005 |
Tidak-lineariti |
±0.03%FS |
|
Histeresis |
±0.03%FS |
Kebolehulangan |
±0.01%FS |
|
Rayapan (30 minit) |
±0.02%FS |
Baki sifar |
±1.00%FS |
|
Kesan suhu pada sifar |
±0.02%FS/10 darjah |
Kesan suhu pada output |
±0.02%FS/10 darjah |
|
Rintangan input(Ω) |
770±10 Atau disesuaikan dengan permintaan |
Rintangan keluaran(Ω) |
700±5 |
|
Rintangan penebat |
Lebih besar daripada atau sama dengan 5000MΩ |
Voltan pengujaan |
5V-10V(DC) |
|
Julat suhu pampasan |
-10~+50 darjah |
Julat suhu operasi |
-20~+60 darjah |
|
Lebihan beban yang selamat |
120%FS |
Pemuatan pecah |
150%FS |
|
kabel |
Φ6 X 12M Atau disesuaikan dengan permintaan |
Kod warna kabel |
Input: merah+ hitam- Output:hijau+putih- |

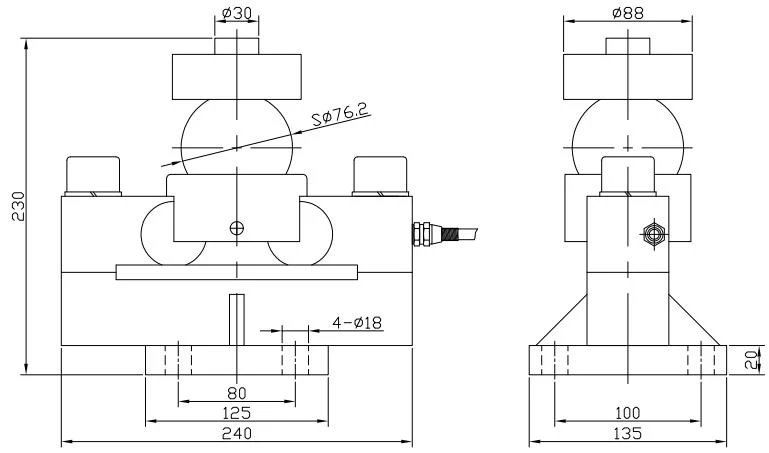

Garis besar gambarajah
