Pengenalan ringkas

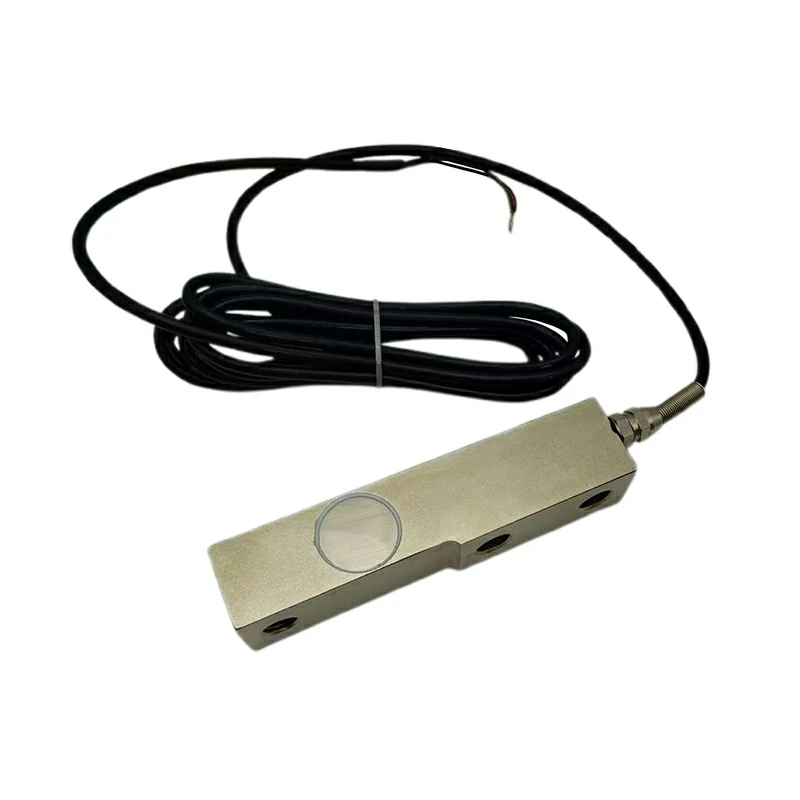

Sel beban rasuk julur, sejenis penderia skala berat, menggunakan tolok terikan yang diikat pada rasuk lentur untuk menukar daya mekanikal kepada isyarat elektrik. Pesongan rasuk sepadan terus dengan berat yang digunakan, membolehkan pengukuran tepat merentas pelbagai kapasiti. Ia biasanya digunakan dalam skala corong, skala platform, dan peralatan ujian daya.
Ciri
1. Dibina daripada keluli aloi teguh, penderia skala berat rasuk julur ini memastikan kekuatan tinggi dan hayat perkhidmatan yang panjang di bawah beban berat.
2. Pengedap pasu, sensor memberikan perlindungan yang sangat baik terhadap kelembapan, habuk dan kakisan untuk operasi yang boleh dipercayai dalam persekitaran yang keras.
3. Gabungan struktur keluli aloi dan pengedap pasu menjadikan penderia skala berat ini tahan lama dan stabil, memberikan ukuran berat yang tepat dan boleh berulang.
Spesifikasi Teras
| Julat muatan | 500kg-2000kg |
| Output Dinilai (mV/V) | 2mV/V |
| Ralat menyeluruh | ±0.02%FS |
| Rintangan Input/Output(Ω) | 385±10/350±5 |
| Panjang spesifikasi wayar | φ5*3m atau disesuaikan |
| Kaedah pendawaian | Merah --------Keterujaan+ Hitam--------Keterujaan- Hijau-----Isyarat+ Putih -------Isyarat- |
Permohonan
Penderia skala berat rasuk julur digunakan untuk penimbang platform tugas berat-perindustrian, tetapan gudang untuk penimbang dan kaunter pembayaran runcit serta barisan pemprosesan makanan.
Model ZH-Spesifikasi Butiran XYL
|
Kapasiti |
0.5-2t |
bahan |
Keluli aloi |
|
Output Dinilai (mV/V) |
2.0±0.005 |
Bukan{0}}lineariti |
±0.02%FS |
|
Histeresis |
±0.02%FS |
Kebolehulangan |
±0.01%FS |
|
Rayapan (30 minit) |
±0.02%FS |
Baki sifar |
±1.00%FS |
|
Kesan suhu pada sifar |
±0.02%FS/10 darjah |
Kesan suhu pada output |
±0.02%FS/10 darjah |
|
Rintangan input(Ω) |
385±10 |
Rintangan keluaran(Ω) |
350±5 |
|
Rintangan penebat |
Lebih besar daripada atau sama dengan 5000MΩ |
Voltan pengujaan |
5V-10V(DC) |
|
Julat suhu pampasan |
-10~+50 darjah |
Julat suhu operasi |
-20~+60 darjah |
|
Lebihan beban yang selamat |
120%FS |
Pemuatan pecah |
150%FS |
|
kabel |
Φ5X 3M Atau disesuaikan dengan permintaan |
Kod warna kabel |
Input: merah+ hitam- Output:hijau+ putih- |
Garis besar gambarajah
Jadual saiz tertentu
|
Kapasiti(kg) |
A |
B |
|
50-200 |
78 |
10 |
|
500-2000 |
74 |
12 |
