Sel Beban Tegangan

Sel beban tegangan dalam reka bentuk jenis S-dioptimumkan khusus untuk mengukur daya tarikan dengan kelinearan tinggi dan pesongan minimum. Geometri uniknya membolehkan ia mengekalkan integriti struktur dan ketepatan pengukuran walaupun di bawah beban tegangan yang dinamik atau turun naik.

Pengenalan ringkas

Ciri

1. Sel beban tegangan dibuat daripada keluli aloi gred tinggi-untuk menahan kitaran tegasan berulang dan menahan ubah bentuk dari semasa ke semasa.

2. Sel beban tegangan menggabungkan tolok terikan ketepatan yang disusun dalam konfigurasi jambatan Wheatstone penuh untuk sensitiviti dan pampasan suhu yang dipertingkatkan.

3.Menggunakan enkapsulasi epoksi teguh digabungkan dengan sambungan bermeterai gam untuk melindungi elektronik dalaman daripada kelembapan, getaran dan pencemaran zarah.

Spesifikasi Teras

Julat muatan	30t
Output Dinilai (mV/V)	2.0 ± 0.005mV/V
Ralat menyeluruh	0.02%FS
Rintangan Input/Output(Ω)	385±10/350±5
Panjang spesifikasi wayar	Φ6 *9m Atau disesuaikan mengikut permintaan
Kaedah pendawaian	Merah --------Keterujaan+ Hitam--------Keterujaan- Hijau-----Isyarat+ Putih -------Isyarat-

Permohonan

Sel beban tegangan digunakan secara meluas dalam peranti mengangkat overhed, sistem pemantauan ketegangan kabel, mesin ujian bahan, angkat industri dan penunjuk beban terampai di mana pengukuran daya tegangan yang boleh dipercayai adalah kritikal.

Model ZH-Spesifikasi Butiran ST4

Kapasiti	30t	bahan	Keluli aloi
Output Dinilai (mV/V)	2.0 ± 0.005	Bukan{0}}lineariti	±0.02%FS
Histeresis	±0.02%FS	Kebolehulangan	±0.01%FS
Rayapan (30 minit)	±0.02%FS	Baki sifar	±1.00%FS
Kesan suhu pada sifar	±0.02%FS/10 darjah	Kesan suhu pada output	±0.02%FS/10 darjah
Rintangan input(Ω)	385±10	Rintangan keluaran(Ω)	350±5
Rintangan penebat	Lebih besar daripada atau sama dengan 5000MΩ	Voltan pengujaan	5V-10V(DC)
Julat suhu pampasan	-10~+50 darjah	Julat suhu operasi	-20~+60 darjah
Lebihan beban yang selamat	120%FS	Pemuatan pecah	150%FS
kabel	Φ6 X9 M Atau disesuaikan dengan permintaan	Kod warna kabel	Input: merah+ hitam- Output:hijau+putih-

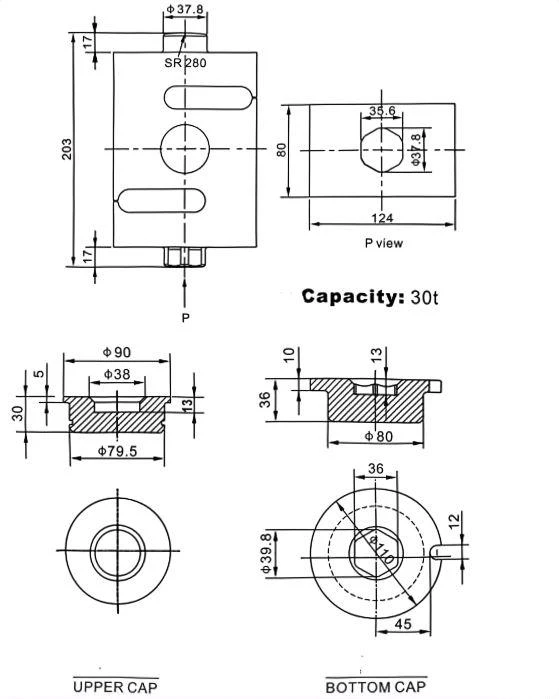

Garis besar gambarajah

product-559-699
