Pengenalan ringkas
Sel Beban Jenis Canister ialah transduser daya mampatan tugas berat-yang dicirikan oleh perumah silinder ("kanister") yang dimeterai. Berbeza daripada penderia gaya-bingkai atau rasuk-terbuka, unit ini menyelitkan jambatan tolok terikan ketepatannya dalam cangkerang logam yang teguh dan kalis air. Direka khusus untuk-aplikasi pemampatan berkapasiti tinggi, ia cemerlang dalam persekitaran perindustrian yang keras di mana perlindungan daripada kelembapan, habuk dan bahan kimia yang menghakis adalah yang terpenting. Reka bentuk monolitiknya yang lengkap-memastikan kestabilan-jangka panjang yang luar biasa dan kebolehpercayaan untuk tugasan penimbangan kritikal dan pengukuran daya yang melibatkan struktur besar dan bahan pukal berat.
Ciri
1.Pembinaan Canister Hermetik: Ciri yang menentukan ialah sarung jahitan-yang dikimpal sepenuhnya (biasanya bertaraf IP68). Penghalang tidak telap ini memberikan perlindungan mutlak untuk elektronik dalaman terhadap -basuh tekanan tinggi-kejatuhan, rendaman dan atmosfera yang agresif secara kimia, menjadikannya sesuai untuk kegunaan kebersihan atau luaran.
2. Ketidakpekaan Beban Sipi: Sel Beban Jenis Canister direka bentuk dengan reka bentuk lajur-berakhir atau goyang-berganda, penderia secara berkesan membatalkan momen lentur dan daya sisi yang disebabkan oleh-pemuatan tengah. Ini memastikan bahawa isyarat keluaran hanya mencerminkan mampatan menegak tulen, walaupun beban tidak sejajar dengan sempurna.
3. Ketegaran Struktur Maksimum: Badan silinder berdinding-tebal menawarkan rintangan yang lebih baik terhadap lengkokan di bawah beban yang melampau. Kekakuan yang tinggi ini meminimumkan pesongan, memastikan struktur penyokong kekal paras dan stabil semasa kitaran pengisian dan pengosongan.
Spesifikasi Teras
| Julat muatan | 22.5t, 45t |
| Output Dinilai (mV/V) | 1.75±0.005mV/V |
| Ralat menyeluruh | ±0.03%FS |
| Rintangan Input/Output(Ω) | 560±10/480±5 |
| Panjang spesifikasi wayar | Φ6 X 15 M Atau disesuaikan mengikut permintaan |
| Kaedah pendawaian |
Merah --------Keterujaan+ Hitam--------Keterujaan- |
Permohonan
Sel Beban Jenis Canister ialah penyelesaian pilihan untuk terminal pemuatan kapal laut. Apabila menimbang kargo disimpan di atas kapal atau memuatkan bahan pukal seperti bijirin atau bijih ke atas kapal, peralatan terdedah kepada semburan air laut yang berterusan dan pengendalian kasar. Pengedap hermetik sel beban jenis kanister menghalang kegagalan kakisan, manakala pembinaannya yang lasak menahan daya dinamik operasi pemuatan maritim yang besar.
Model ZH-Spesifikasi Butiran CT4
|
Kapasiti |
22.5t, 45t |
bahan |
keluli tahan karat |
|
Output Dinilai (mV/V) |
1.75±0.005 |
Bukan{0}}lineariti |
±0.03%FS |
|
Histeresis |
±0.03%FS |
Kebolehulangan |
±0.02%FS |
|
Rayapan (30 minit) |
±0.02%FS |
Baki sifar |
±1.00%FS |
|
Kesan suhu pada sifar |
±0.02%FS/10 darjah |
Kesan suhu pada output |
±0.02%FS/10 darjah |
|
Rintangan input(Ω) |
560±10 |
Rintangan keluaran(Ω) |
480±5 |
|
Rintangan penebat |
Lebih besar daripada atau sama dengan 5000MΩ |
Voltan pengujaan |
5V-10V(DC) |
|
Julat suhu pampasan |
-10~+50 darjah |
Julat suhu operasi |
-20~+60 darjah |
|
Lebihan beban yang selamat |
120%FS |
Pemuatan pecah |
150%FS |
|
kabel |
Φ6 X 15 M Atau disesuaikan dengan permintaan |
Kod warna kabel |
Input: merah+ hitam- Output:hijau+putih- |

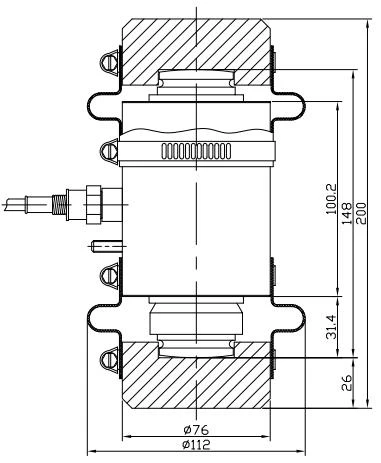

Garis besar gambarajah
