Pengenalan ringkas
Sel beban mampatan ialah penderia penimbang berbentuk lajur yang direka bentuk untuk mengukur daya yang digunakan di sepanjang paksi tunggal, biasanya digunakan dalam sistem penimbangan tugas berat-.
Ciri
1. Kapasiti tinggi dan ketegaran struktur, menjadikannya sesuai untuk beban besar.
2. Sel beban mampatan mempunyai rintangan yang sangat baik terhadap daya sisi dan luar-pemuatan paksi.
3. Sel beban mampatan diperbuat daripada keluli tahan karat atau pembinaan aloi untuk hayat perkhidmatan yang panjang dalam
Spesifikasi Teras
| Julat muatan |
5t-450t |
| Output Dinilai (mV/V) | 2.00±0.005 Atau disesuaikan mengikut permintaan |
| Ralat menyeluruh | ±0.02%FS |
| Rintangan Input/Output(Ω) | 450±5/480±5 |
| Panjang spesifikasi wayar | Φ6 (7.5) X 9M Atau disesuaikan mengikut permintaan |
| Kaedah pendawaian | Merah --------Keterujaan+ Hitam--------Keterujaan- Hijau-----Isyarat+ Putih -------Isyarat- |
Permohonan
Model ZH-Spesifikasi Butiran CT1
|
Kapasiti |
5t-450t |
bahan |
Keluli aloi/keluli tahan karat |
|
Output Dinilai (mV/V) |
2.00±0.005 Atau disesuaikan dengan permintaan |
Bukan{0}}lineariti |
±0.02%FS |
|
Histeresis |
±0.02%FS |
Kebolehulangan |
±0.01%FS |
|
Rayapan (30 minit) |
±0.02%FS |
Baki sifar |
±1.00%FS |
|
Kesan suhu pada sifar |
±0.02%FS/10 darjah |
Kesan suhu pada output |
±0.02%FS/10 darjah |
|
Rintangan input(Ω) |
450±5 |
Rintangan keluaran(Ω) |
480±5 |
|
Rintangan penebat |
Lebih besar daripada atau sama dengan 5000MΩ |
Voltan pengujaan |
5V-10V(DC) |
|
Julat suhu pampasan |
-10~+50 darjah |
Julat suhu operasi |
-20~+60 darjah |
|
Lebihan beban yang selamat |
120%FS |
Pemuatan pecah |
150%FS |
|
kabel |
Φ6 (7.5) X 9M Atau disesuaikan dengan permintaan |
Kod warna kabel |
Input: merah+ hitam- Output: hijau+ putih- |

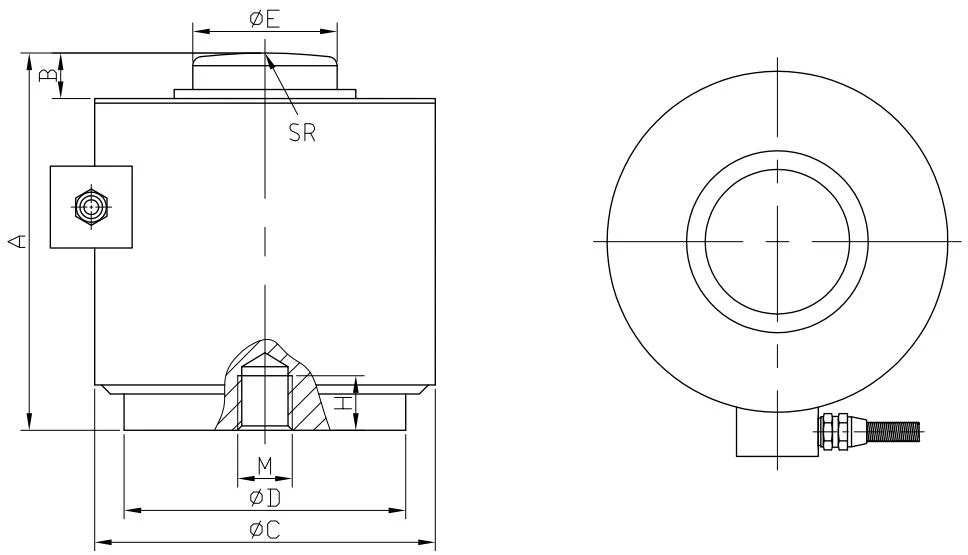

Garis besar gambarajah
Jadual saiz tertentu
|
Dinilai memuatkan(t) |
A |
B |
C |
D |
E |
M |
H |
SR |
|
5-20t |
83.0 |
10.0 |
75.0 |
62.0 |
31.8 |
M12×1.75 |
13.0 |
125.0 |
|
45-60t |
127.0 |
14.0 |
100.6 |
88.6 |
59.0 |
M20×1.5 |
18.0 |
152.0 |
|
90-180t |
184.5 |
26.0 |
150.6 |
134.4 |
80.0 |
M20×1.5 |
25.0 |
400.0 |
|
225t |
229.0 |
26.0 |
164.0 |
148.0 |
93.7 |
M20×1.5 |
25.0 |
400.0 |
|
300-450t |
304.8 |
26.0 |
177.0 |
165.1 |
139.7 |
M20×1.5 |
32.0 |
1143.0 |
