Pengenalan ringkas
Penderia beban kecil ialah peranti yang sangat padat yang direka bentuk untuk mengukur berat atau daya dengan ketepatan tinggi dalam-aplikasi terhad angkasa.
Ciri
1. Isyarat keluaran yang tepat walaupun di bawah variasi beban yang kecil, memastikan pengumpulan data yang boleh dipercayai.
2. Bahan tahan lasak dan tahan karat-sesuai untuk persekitaran industri yang keras.
3. Penderia beban kecil serasi dengan sistem pemerolehan data standard untuk penyepaduan yang mudah.
Spesifikasi Teras
| Julat muatan | 100kg~5000kg |
| Output Dinilai (mV/V) | 1.5± 10% mV/V |
| Ralat menyeluruh | ±0.05%FS |
| Rintangan Input/Output(Ω) | 760± 15/700±5 |
| Panjang spesifikasi wayar | Φ4 X 1.5M Atau disesuaikan mengikut permintaan |
| Kaedah pendawaian | Merah --------Keterujaan+ Hitam--------Keterujaan- Hijau-----Isyarat+ Putih -------Isyarat- |
Permohonan
Penderia beban kecil digunakan dalam peralatan mekanikal automatik seperti lengan robot untuk memantau daya cengkaman, mencegah kerosakan pada komponen halus semasa proses pemasangan.
Model ZH-Spesifikasi Butiran WC101
|
Kapasiti |
100kg~5000kg |
bahan |
Keluli tahan karat |
|
Output Dinilai (mV/V) |
1.5± 10% |
Bukan{0}}lineariti |
±0.05%FS |
|
Histeresis |
±0.05%FS |
Kebolehulangan |
±0.05%FS |
|
Rayapan (30 minit) |
±0 03%FS |
Baki sifar |
± 1 00%FS |
|
Kesan suhu pada sifar |
±0.05%FS/ 10 darjah |
Kesan suhu pada output |
±0.05%FS/ 10 darjah |
|
Rintangan input(Ω) |
760± 15 |
Rintangan keluaran(Ω) |
700±5 |
|
Rintangan penebat |
Lebih besar daripada atau sama dengan 5000MΩ |
Voltan pengujaan |
5V-10V(DC) |
|
Julat suhu pampasan |
- 10~+50 darjah |
Julat suhu operasi |
-20~+60 darjah |
|
Beban berlebihan yang dibenarkan |
120%FS |
Pemuatan pecah |
150%FS |
|
kabel |
Φ4 X 1.5M Atau disesuaikan dengan permintaan |
Kod warna kabel |
Input: merah+ hitam- Output:hijau+putih- |

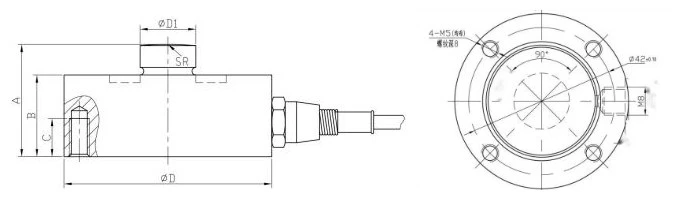

Garis besar gambarajah
Jadual saiz tertentu
|
Muatan berkadar(kg) |
D |
D1 |
A |
B |
C |
SR |
M |
|
10kg~2000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
|
5000kg |
50 |
16 |
25 |
21 |
8 |
75 |
M5 |
